JUPITER ATI - 회전도 &밑날연마(최고급형)

페이지 정보

작성자최고관리자 댓글 0건 조회 2,118회 작성일 19-11-25 11:02

본문

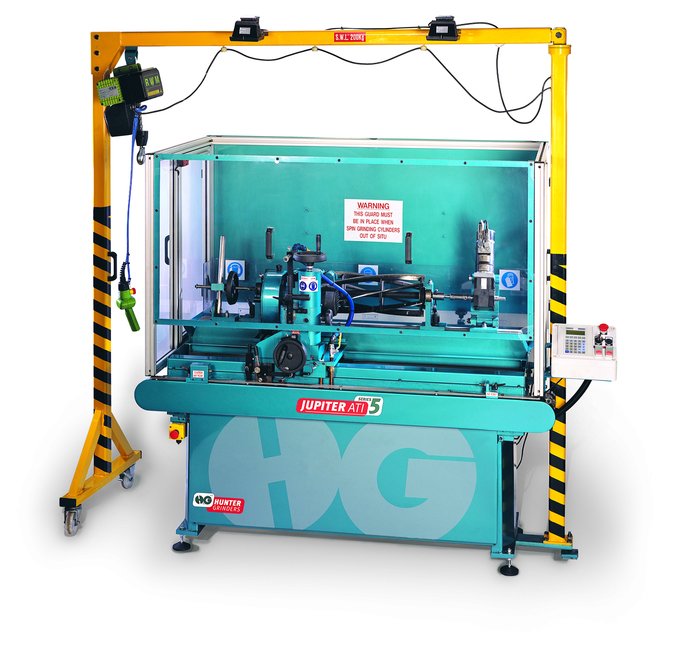

JUPITER ATI 시리즈 5 모어 그라인더


최고의 'All in One'머신. 완전 자동 릴리프 및 스핀 그라인더. 자동 이송, 인덱싱 및 피드 사용. 당사의 모든 그라인더는 CE를 준수하며 소음, 진동 및 공기 중 먼지 입자에 대한 건강 및 안전 요구 사항을 충족합니다.


Hunter Grinders는 Juno, Jupiter, Orion 및 Amazon 실린더 모어 및 샤프닝 머신을 제조합니다.


완전 자동 릴리프 및 스핀 그라인더. 자동 이송, 인덱싱 및 피드 사용.
(1) 갱 모어부터 보행자 유닛, 현장 안팎으로 모든 것을 연마하십시오.

(2) 표준으로 장착 된 냉각수는 열 왜곡을 방지하고 공기 중 먼지를 최소화합니다.

(3) 회전 및 릴리프 연삭시 자동 절입, 이송 및 인덱싱. 다중 위치 스핀 구동 장치는 모든 실린더 또는 절단 장치를 수용합니다.

(4) 퀵 체인지 마운팅 브래킷은 실린더에서 하부 블레이드 연삭까지 빠르고 쉬운 이송을 보장합니다.

(5) 완전 자동 인덱스 릴리프 및 스핀 그라인딩을위한 컴퓨터 제어 장치.

(6) 스핀 그라인딩 및 인덱싱 릴리프 그라인딩을위한 전산화 된 스핀 모터.

(7) 주철 베드 및 정밀 엔지니어링은 타의 추종을 불허하는 강도, 정확성 및 긴 수명을 제공합니다.

(8) 릴리프 및 스핀 그라인딩 실린더를위한 범용 그라인딩 헤드와 하부 블레이드의 상단 및 전면을 선명하게합니다. 리니어 베드 레일도 정확성을 향상시킵니다.

(9) 작업장의 추가 리프팅 시설로 360도 완전 테스트 된 200kg 호이스트 복식.


 호이스트 및 갠트리를 포함한 JUPITER ATI표준 Jupiter
2270mm (89.5 ")1930mm (76 ")

깊이

1473mm (58 ")1372mm (54 ")
신장2300mm (90.5 ")1740mm (68.5 ")
무게856kg (1888 파운드)735kg (1620 파운드)


전기 구성 요소

스위치 액세스, 휠 헤드, 트래버스, 스핀 그라인딩, 냉각수 및 마스터 스톱에 쉽게 장착 할 수있는 스위치.

각 컨택 터는 방수 안전 커버, 과부하 계전기 및 무 전압 방출 보호 기능을 결합합니다.

모든 원격 제어 배전반은 저전압 제어 회로로 작동됩니다.

전기 공급

모든 Jupiter ATI 시리즈는 240 볼트 단상 전원으로 작동합니다.

그라인딩 휠

직경 230mm (9 ") x 32mm (1 1/4") 너비 특수 리버스 테이퍼 그라인딩 휠. 강력한 1.1Kw (1 1/2 HP) 모터의 샤프트에 직접 연결되는 대형 강철 어댑터에 장착됩니다.

머신 베드

강도와 내구성을 위해 모든 가공 표면을 정밀하게 가공 한 일체형 주물. 제작 된 그라인더와 달리 목성 제품군은 충격, 소음 및 진동을 흡수하여 탁월한 정확도를 제공합니다. 목성의 실린더 접지는 0.051mm (0.002”)에 평행합니다.

안전 기능

트래버스에 장착 된 안전 마찰 클러치는 불리한 하중이나 연삭 조건에서 트래버스를 '슬립'할 수 있습니다.

비상 정지 버튼 2 개. 공기 중 먼지를 최소화하기위한 실린더 및 하단 블레이드의 냉각수.

절차 제어

모든 색인 및 회전 절차는 온보드 plc 드라이브로 제어됩니다. 로터리 블레이드 부착

옵션 .

치퍼 블레이드 부착.

3 "휠 헤드.

호이스트

전기 및 수동 옵션으로 360 ° 호이스트 제공. 적재, 하역, '설정'또는 연삭시 최대의 시야와 안전을 위해 두 개의 강력한 오버 헤드 할로겐 조명이 장착되어 있습니다. 수동 색인을위한

표준 장비

핸즈프리 부착.

그 루머 및 브러시 드라이브 시스템이있는 장치를위한 범용 마운팅 블록.

확장 가능하고 조절 가능한 장착 지점.

완전 밀폐형 인터록 가드.


자동릴리프연마 자동스핀연마
